艾亚特模块化UPS电源MK系列 单模块50/60KVA

容量

UPS机柜

50-300KVA/60-360KVA

50-600KVA/60-720KVA

模块

50KVA/60KVA

主路输入

输入方式

三相四线+接地

额定电压

380/400V/415VAC

电压范围

138-485；305-485VAC（不降频）；138-305 VAC（线性降频）

频率范围

40~70Hz

功率因数

≥0.99

输入电流谐波

≤3% (100％线性负载)

旁路输入

输入电压

380/400V/415VAC

旁路范围

旁路保护电压上限：+15%（可选+5%、+10%、+25%）

旁路保护电压下限：-45%(可选-20%、-30%)

接线制式

三相五线

旁路同步跟踪范围（Hz）

±10%

Power Walking In

支持

旁路反灌

支持

发电机接入

支持

输出

额定电压

380/400V/415VAC ±1%

功率因数

0.9

电压精度

±2%

输出频率

市电模式

与输入同步；当市电频率超出±10%（可设置±1%、±2%、±4%、±5%）时，输出频率50×(±0.2)Hz

电池模式

(50/60±0.1%)Hz

负载峰值比

3:1

切换时间

市电模式转旁路模式: 0ms(跟踪)；市电模式转电池模式:0ms

过载能力

负载≤110%，60min，≤125%，维持10min，≤150%维持1min

输出电压失真

≤2% 线性负载

≤4% 非线性负载

效率

正常模式

≥96.5%

通讯界面

UPS机柜

RS232、RS485、2个Intelligent Slot （智能卡插槽）、干接点

电池

电池电压

360Vdc~600Vdc(30~50节可选)

工作环境

工作温度

0℃～40℃

相对湿度

0～95% 不结露

储藏温度

-25℃～55℃

海拔高度

< 1500m

噪声(Db)

70（1米处）

物理特性

尺寸W×D×H(mm)

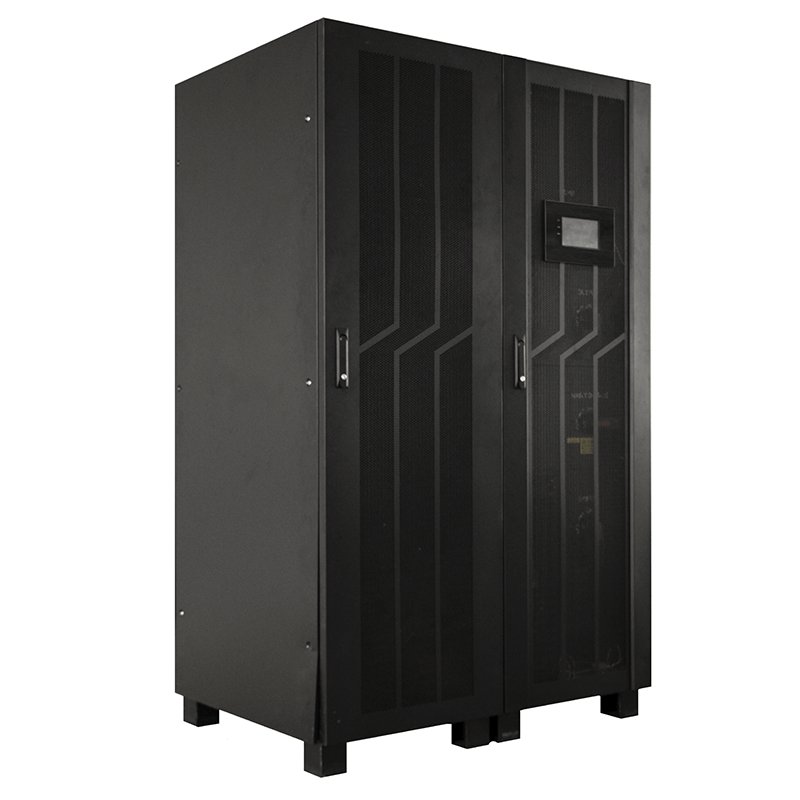

UPS系统柜

600×850×2000

1200×850×2000

模块

440x620x130

重量(Kg)

UPS系统柜

350

720

模块

32

执行标准

执行标准

CE,EN/IEC 62040-2，EN/IEC 62040-1-1，YD/T2165-2010
